編制說明
 應用于地表水的水質在線監測系統（以下簡稱水質在線監測系統）主要由以下三部分構成：
1.  監測室建設
2.  儀器選型
3.  儀器安裝運行
為了方便說明及向用戶明確各個主要環節的技術要求，基于上述三部分內容，我們在提交給您的技術方案中將細述為下述四部分：
第一部分    監測室規范要求
第二部分    監測儀配置選型
第三部分    儀器安裝與調試
依照現場實際情況，按環保部門的要求，在指定排放口安裝相關水質在線監測儀，對文件中要求的相關水質參數進行監測，以達到相關管理及監管部門對現場處理水質的實時監控和管理。

監測室規范要求

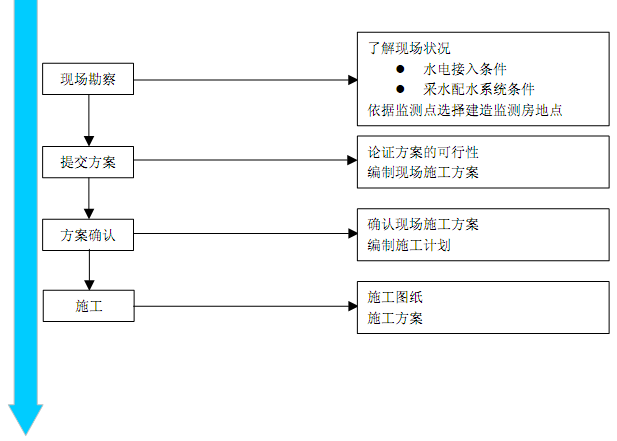

1、監測室規范流程

2監測室規范要求
2.1監測室的選址
監測室選址應遵循距離排放口取樣點的就近原則，建議監測室與排放口取樣點的直線距離不超過20m。也可以將監測室直接選在排污管的上方，這樣可極大的節省空間，同時將取樣點與監測房的距離降到很短。
2.2管道鋪設
    在監測室與取樣點之間無任何障礙或監測室與取樣點之間鋪設的地面管道在與企業協商后確定不會對企業正常生產條件和環境造成影響的情況下，可將取樣管和增加了套管保護的線纜直接鋪設在地面上，一般距離地面10cm左右的高度。
管道鋪設還必須確保水樣的取樣點與監測儀器的水樣進口之間的落差不小于0.5米，目的是確保水樣在檢測完后能完全回流到源水處，進一步減少取樣管道結冰的可能性。

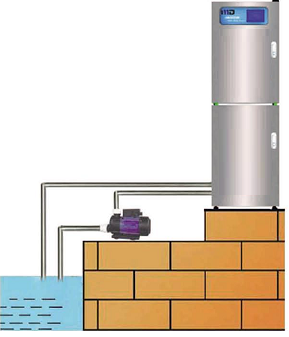

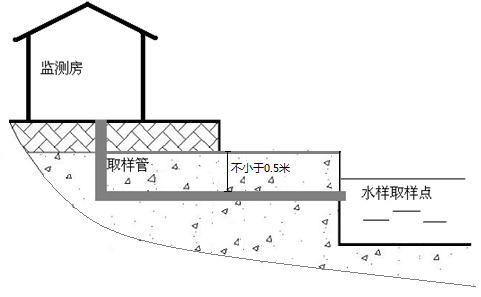

取樣管形成落差圖


2.3監測室建設
監測室的結構材料必須符合監測用房所在區域的安全要求（如防火、防腐），一般宜采用厚度≥0.75cm彩鋼板（鋼板厚度≥0.5mm，填充泡沫密度≥12g/cm2），防滑瓷磚鋪地；監測室具有密封性較好、結構牢固的窗戶和門；監測室內具備監測儀正常工作所需的配套電氣系統（含接地裝置）、設備避雷系統和上下水系統。用房面積不小于7.0m²，并應保證室內凈寬度不小于2.0m，凈高不小于2.5m。

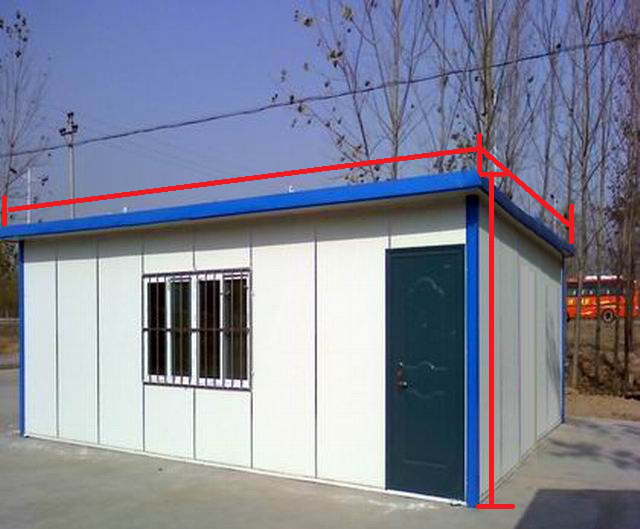

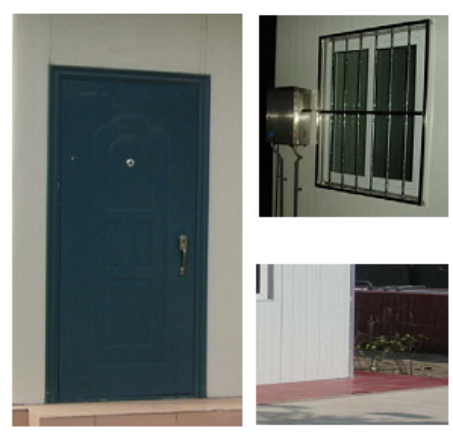

監測室圖

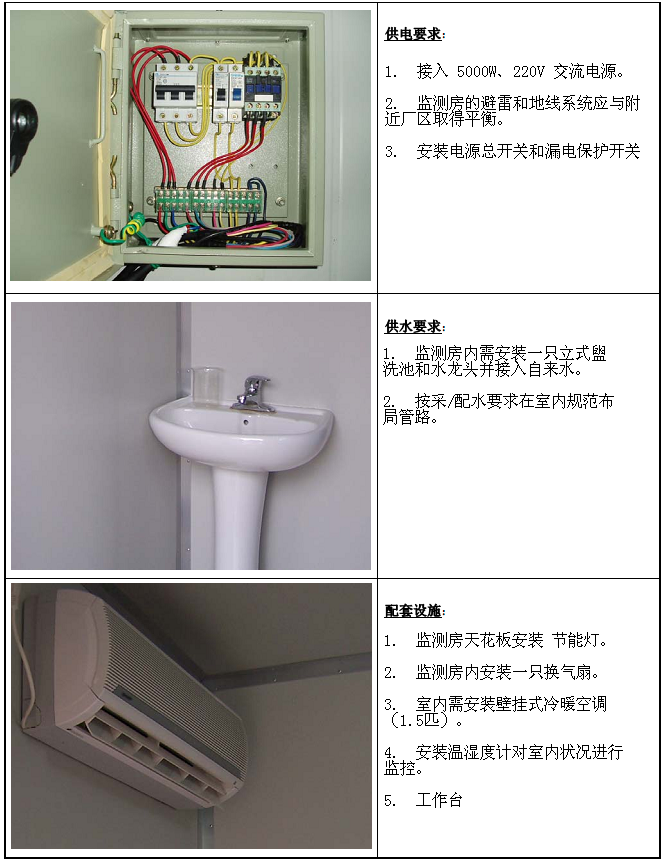

監測室在建成后會提供供電系統，供電電壓為AC220V，50Hz，電源容量不小于5kVA。電壓穩定性達不到監測儀要求時，還會配置穩壓電源；監測室內的在線監測系統和電氣系統采用單獨接地方式，接地電阻不大于1Ω；監測監測室內會安裝暖氣和空調，以保證室內環境溫度、相對濕度等應符合工業自動化儀表工作條件的要求，其中空調設備能在停電恢復后自動啟動；監測室內采用節能燈照明。

2.4監測室建設標準：
（1） 室內屋頂、樓板等施工完畢，不得有滲漏。
（2） 室內地面基層施工完畢，并已經完成了給水排水的施工工程。
（3） 在線儀表安裝地點的基層達到允許的安裝強度，無機械振動。
（4） 門窗已經安裝完畢，儀器安裝施工的所用道路通暢。
（5） 儀器前面板機箱開門處，應保留1M以上的維護保養的操作空間。
（6） 室內靠排水口一側墻底部開一個ф100預留孔供管路走線。
（7） 室內裝有冷暖空調，配有2kg以上壓力的自來水接口。
2.5監測室電氣部分要求：
（1） 儀器應提供單獨供電的交流電源，單相4匹漏電保護開關的配電盤
（2） 交流供電的電源應平穩可靠，供電電壓AC90~264V；頻率：50HZ±1%；容量：1KVA。
（3） 電源至在線儀表的供電方式采用單相3線方式，必須提供火線（L）、零線（N）、保護接地線（PE）。

監測儀配置選型
1.監測儀配置選型
根據地表水監測國家標準《地表水和污水監測技術規范》（HJ/T91-2002 ）所規定進行參數配置。
2.監測儀、設備選型清單
根據用戶的實際需求和現場考察的結果，特對水質在線監測系統進行如下配置選型：

3.監測儀、設備功能簡介、性能參數及標準規范
3.1系統概述：
智能型水質監測站是由嵌入式系統控制的全自動在線水質多參數在線監測儀，可適用于多種水質如河水、地表水和工業廢水。水樣在通過預處理系統候，被泵入反應器里，首先注入掩蔽劑將干擾物質消除，接著調整溶液的pH值使得溶液具有合適的酸堿度，然后添加特性顯色劑與水中酚進行顯色反應，并測量反應物的吸光度；通過吸光度值和監測儀所存儲的校正因數計算出樣品中各個參數的濃度。
3.2系統特點：
l 可測定水中COD氨氮總磷總氮濁度色度等水質參數。
l 化學反應時間可以調整，測定過程及結果完全滿足國家相關行業標準。
l 全進口器件及創新的分析流路設計和試劑配方保證了極高的測量重現性，目前測量重現性可達到5%。
l 全自動運行，無需人員值守，可實現自動調零、自動校準、自動測量、自動清洗、自動維護、自我保護、自動恢復等智能化功能
l 在線監測方式多樣化，可實現人工隨時測量、自動定時測量、自動周期性測量等測定方式。
l 自動漏液報警功能，當出現試劑泄露時，儀器自動報警，提示用戶進行維護。
l 操作和維護及其簡單，無需專業培訓
l 電氣部分和流體部分完全隔離，采用嵌入式控制系統，全自動運行。
3.3技術指標
● 測量方法：紫外法、光學比色法、電極法
● 測試量程:
       COD：（0–500）mg/L
       氨氮：（0-50）mg/L
       總磷：（0–10）mg/L
總氮：（0-50）mg/L
濁度：0-2000NTU
色度：0-100倍
● 準 確 度：<10%
● 重 復 性：
       COD＜5%
       氨氮<5%
       總磷<5%
   總氮<10%
其他<5%
● 測試方法：定時、等間隔、手動、連續測量。
● 校正方式：自動定時校正或手動校正。
● 預處理維護：自動進行清洗，或人工清洗。
● 日常維護：每三個月清洗一次外部取樣泵的過濾網；每六個月清洗一次定量管或選擇更換一次定量管；每三年可選擇更換一次注射器和消解池；每一年更換一次預處理裝置中的過濾模塊。
● 自檢系統：自我監測泄漏；儀器狀態自我診斷。
● 模擬輸出：4---20mA模擬輸出
● 繼電器控制：2路24V 1A繼電器高低點控制
● 數據傳輸方式：4&mdash;20 mA、RS232、RS485
● 顯   示：8.0寸大屏LCD顯示，觸摸屏，分辨率800&times;600
● 數據存儲：一年有效數據
● 工作溫度：+0～40&deg;C
● 電    源：(220&plusmn;20) VAC /(50&plusmn;0.5) Hz
● 功    耗：約100 W
● 尺    寸：主機500 mm x 750 mm x 321 mm；
預處理500 mm x 750 mm x 321 mm
● 重    量：約70kg
監測儀安裝與調試

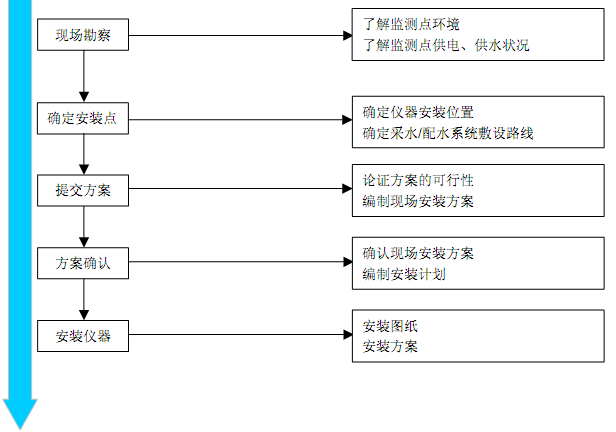

1、監測儀安裝與調試

2.監測儀安裝

整體安裝圖

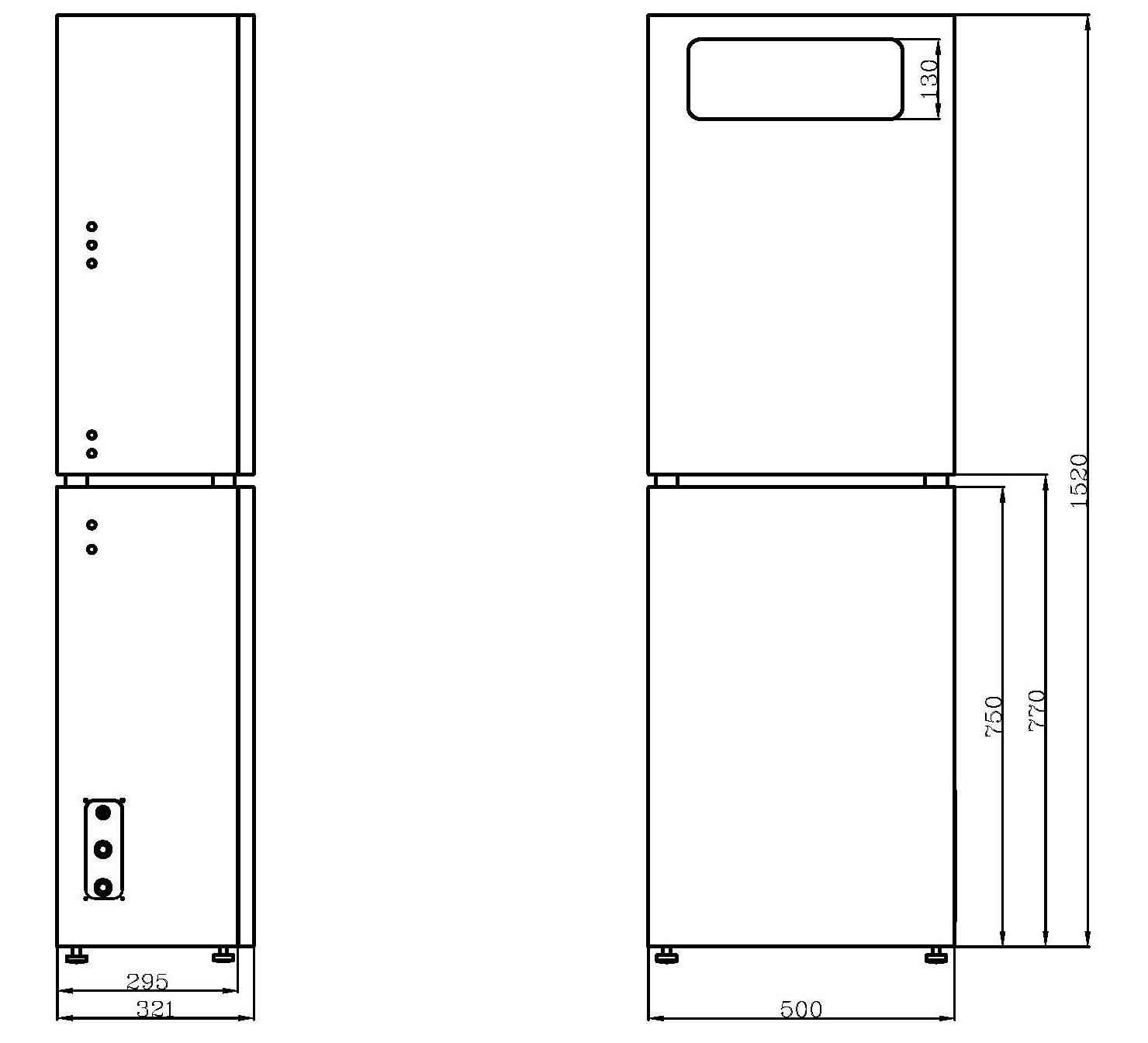

多參數監測儀機械尺寸

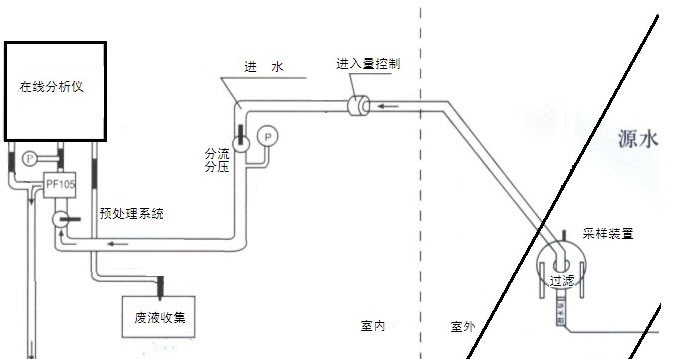

在線監測儀安裝原理圖

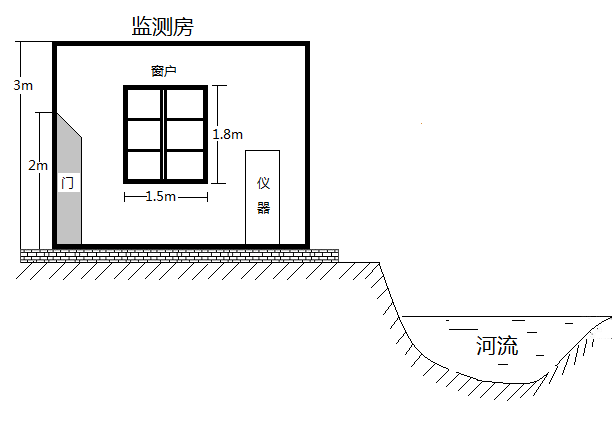

安裝完成后監測室側向圖

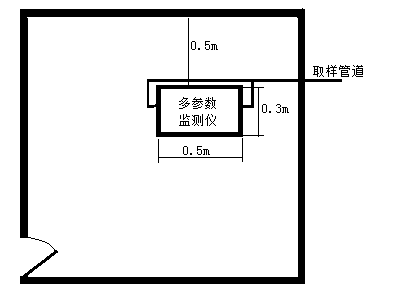

安裝完成后監測室俯視圖

3.安裝說明
3.1.應視現場情況決定預處理單元采用室內還是室外安裝方式。
3.2預處理單元與主機的連接距離不能超過 3米。
3.3依據現場水質情況選用相關規格的堰、槽，為監測排放口流量及相關儀器選型提供依據。
3.4依據安裝規范進行儀器的安裝。
3.5儀器安裝完成后，記錄相關信息，根據使用說明書調試儀器。
4.安裝環境要求
4.1環境溫度:5℃-40℃；相對濕度：<90%
4.2在線儀表應在室內安裝.
4.3在線儀表安裝位置，應能使儀表的排水口高于取水采樣地點的水樣液面。
4.4在線儀表應避免陽光直射，風吹雨淋、濺水。避免劇烈機械振動。遠離腐蝕性、易燃易爆及有機性氣體和強電干擾。
5.儀器外部輔料：
5.1每臺儀器廠家標配：
（1）預處理裝置一套。
（2）500mL試劑桶六個，盛試劑。
（3）2500mL試劑桶三個，盛回收液。
（4）500mL試劑瓶三個，盛標準溶液。
5.2用戶現場準備：
（1）污水泵一臺，220V，0.5kW，吸程3米或揚程6米，自吸泵或潛水泵均可，具體情況視工程現場而定。
（2）泵電源線長度為取樣點至儀器內部距離。
（3）儀器電源線長度為配電盤至儀器內部距離。
（4）進樣管長度為取樣點至儀器距離。
（5）電源線護套管（ф20PVC）長度為污水泵至儀器距離。
（6）電源線護套管（ф20PVC）長度為配電盤至儀器距離。
（7）進樣護套管（ф32PVC）長度為取樣點至儀器距離。
（8）溢流管（ф20PVC）長度為儀器至漏或排水口距離。
（9）出水管（ф20PVC）長度為儀器至地漏或排水口距離。
（10）上述管道延長所需的直通（ф20PVC）若干個。
（11）上述管道拐彎所需的彎頭（ф20PVC）若干個。
（12）上述管道垂直連接所需的三通（ф20PVC）若干個。
（13）上述管道連接過程中所需的PVC膠水一盒。
（14）去離子水20升。
（15）化學試劑配置過程中所需的98%分析純硫酸至少兩瓶、無水乙醇一瓶。
（16）化學試劑配置過程中所需的量筒、容量瓶、燒杯、移液管若干。

附錄：
儀器安裝附件材料規格表
